液态渣从渣沟落入水渣冲制箱， 在冲制箱内的压力水作用下冲成水渣经水渣沟送入接受塔， 从接受塔输送到转鼓内的分配器， 经过分配器后将冲渣水均勾的分布到沿转鼓圆周安装的筛网上， 使水和水渣分离。滤水后的水渣经皮带运输机运出转鼓并送至贮渣场。分离后的热水流入转鼓下的沉淀池内， 极少量的渣粉在池内沉淀，沉淀池内的水经循环泵抽除送到冲渣水管道中。

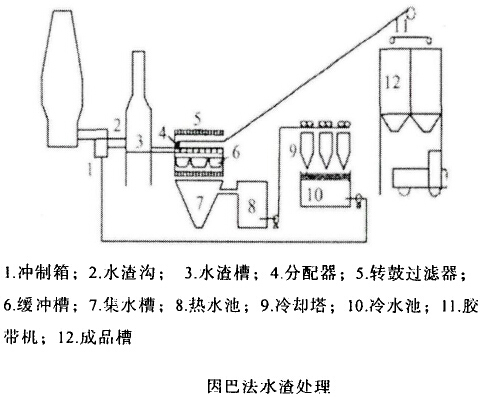

工艺流程图

工艺优势

布置紧凑，可实现整个流程机械化、自动化，水渣质量好。冲渣水闭路循环，泵和管路的磨损小。无爆炸危险，渣中含铁量高达20%时，系统能安全地进行炉渣的粒化。环保型巴法能够吸收蒸汽、二氧化硫、硫化氢，硫排放量很低，解决烟尘、蒸汽对环境的污染，达到零排放的目标。

工艺缺点

为引进技术，故投资费大
