工艺路线

上一炉出完钢全留炉渣→溅渣固化炉渣→加废钢确认固化效果→转炉兑铁→转炉脱磷→倒出部分脱磷渣→转炉脱碳→出钢→留渣→溅渣固化炉渣→加废钢确认固化效果→转炉兑铁进行下一炉冶炼。

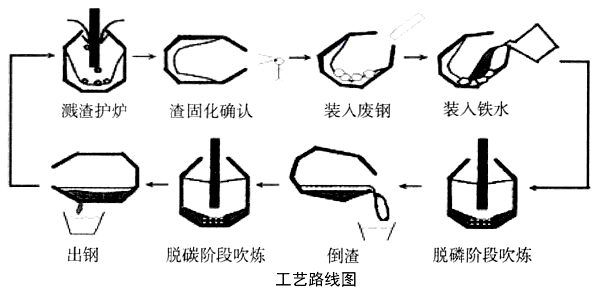

工艺路线图

工艺的特点

将转炉吹炼分为脱磷期和脱碳炼钢两个阶段；在脱磷处理结束后，倒炉将部分高磷炉渣倒出，然后进行第二阶段的脱碳吹炼；脱碳吹炼结束后出钢，溅渣后炉渣保留在炉内，供下炉脱磷处理用，总渣量按8t控制；为了防止下炉兑铁水时发生喷溅，溅渣后加500kg白云石，然后再加废钢前后摇炉，确保炉渣固化，要求炼钢工确认炉渣完全固化（无液态渣）后再安排兑铁水。

工艺技术

炉渣固化；

高效脱磷：脱磷率为87.30%；

快速倒渣。

冶金效果

产生渣量较常规单渣冶炼工艺减少约23%，石灰消耗与总渣料消耗较单渣冶炼工艺分别降低50%、44.5%，钢铁料消耗较单渣冶炼工艺降低约3.0 kg/t。
