高强钢筋是指现行国家标准中规定的屈服强度为400MPa和500MPa级的普通热轧带肋钢筋（HRB）和细晶粒热轧带肋钢筋（HRBF），是钢筋混凝土用和预应力钢筋混凝土用钢材。其难点在于钢筋既要达到强度要求，又要达到抗震要求。众所周知，在螺纹钢筋生产中，牌号越高，抗震要求越难达到，成分配比及轧钢工艺既要满足提高屈服强度、抗拉强度，又要调和两者之间的比例，使得抗拉强度与屈服强度的比值大于等于1.25，即达到抗震要求。

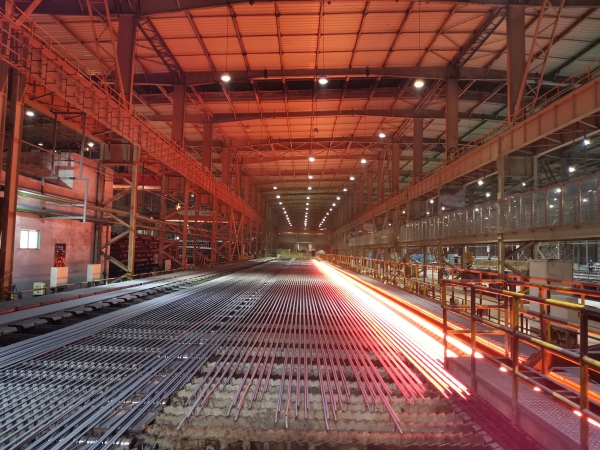

为确保该级别钢筋开发成功，陕钢创新研究院研发小组人员查阅相关高强钢筋生产资料、文献，结合汉钢公司生产HRB500E、HRB600螺纹钢筋的工艺条件和钢材成分、性能趋势，制订了630MPa级以上钢筋冶炼、轧制工艺标准要求，对钢材性能进行了预测，经反复论证，制订了研发方案。通过两批钢材的试轧，确定了最优轧制工艺。生产中，陕钢创新研究院技术人员和汉钢公司轧钢厂技术人员分工明确，对生产全过程关键控制点进行全程跟踪，确保了工艺制度严格按照研发方案要求执行。本次生产钢材平均屈服强度661MPa，抗拉强度840MPa，最大力下总伸长率12.5%，强屈比平均1.28，均达到陕西省2019年发布实施的《新型热处理带肋高强钢筋混凝土结构技术规程》要求的技术条件。

据悉，当前陕钢集团已成功研发HRB500E、HRB600高强抗震钢筋等多个品种，十多种规格的高强钢筋，均属建筑钢材中的高端产品。630MPa级高强抗震钢筋是新一代建筑用钢，具有强度高，延伸性好，抗震性优，安全储备大，综合成本低，施工简便等特点。使用该钢筋，不仅可进一步节约钢材、降低成本，还可明显降低布筋密度，提高钢筋混凝土的结合力，对未来建筑用钢的发展具有重要意义。
