数据采集系统在能源系统中的应用

放大字体  缩小字体 发布日期:2023-05-11  作者:吴世杰  浏览次数:424

核心提示:摘 要:我公司数据采集目前主要通过安装力控网关来实现的,EMS系统的数据采集系统及主干网络随着各个信息化系统的上线,数据的重要性日益凸显,数采系统的重要性与日俱增。 关键词:EMS数采系统;报表无纸化;数据不落地
 数据采集系统在能源系统中的应用

吴世杰

(河北鑫达钢铁集团有限公司信息自动化部)

摘  要:我公司数据采集目前主要通过安装力控网关来实现的,EMS系统的数据采集系统及主干网络随着各个信息化系统的上线,数据的重要性日益凸显,数采系统的重要性与日俱增。

关键词:EMS数采系统;报表无纸化;数据不落地

0  前言

2015年5月19日,国务院正式印发《中国制造2025》。在“中国制造2025”中重点提出信息技术与制造技术深度融合的数字化、网络化、智能化的生产制造。

具体包括:推行数字化、网络化、智能化生产制造;提升产品设计能力;完善制造业技术创新体系;强化制造基础;提升产品质量;推行绿色制造;培养具有全球竞争力的企业群体和优势产业:发展现代制造服务业 。因此,钢铁企业的信息化建设是钢铁企业响应国家号召,将钢铁企业打造成集业务流程集成化、生产管控一体化、业务财务一体化、采购销售服务化、数据采集自动化的新型钢铁企业。

在打造新型钢铁企业的过程中,数据的重要性就日益突出,通过大数据将各个业务单位需要的数据经过加工,通过图表视图动画等各种形式呈现给各个业务部门,为各个业务部门的生产经营决策者提供数据支撑。数据采集的覆盖面;数据的稳定性和准确性就显得非常重要。

本论文讲述利用EMS系统中的主干网络节点和力控网关的节点,通过铺设光纤并增加交换机的方式将我公司所有目前具备条件的能源设备接入EMS网络并通过力控网关DAS数采系统采集至能源数采服务器中,供能源系统调取数据。

1 现状介绍

河北鑫达钢铁集团有限公司现场生产工艺和生产产线非常丰富,具有完善的基础自动化控制系统,但是,目前各个工序分散,大部分分厂和工序无内部通讯网络,无法实现数据接入无死角覆盖,实现生产区域的数据采集、数据分析。随着MES系统的投入使用,公司主干网络已经初具规模,力控数采网关已经大部分覆盖,大部分生产主数据已经采集,但是动力厂、制氧厂、变电站等辅助产线并未覆盖,通过施工将其纳入能源实时数据库中,不断充实大数据池内容,为其他系统提供有力的数据支撑。

2 弊端分析

(1)各个能源系统能源报表采用线下人工抄录,效率低下,错误率高,数据上报不及时。使能源报表发布时间长,能源数据不及时误差大。

(2)由于使用纸质报表,给公司造成比较大的报表采购费用;由于使用人工抄录数据,造成数据上报不及时,数据错误率高,不利于我公司业务流程集成化、生产管控一体化、业务财务一体化、采购销售服务化、数据采集自动化的新型钢铁企业的实现。

3 方案措施

针对目前的弊端能源数采系统解决方案如下:充分利用河北鑫达钢铁集团有限公司球团厂、原料厂、炼铁总厂、炼钢厂、轧钢厂等生产分厂现有网络资源和力控数采网络节点和网络设备,采集现有MES网络里面的能源数据,通过DTU、RTU、工业网关、工业网闸等数据采集设备覆盖所有能源计量仪表、电力综保、水井和制氧厂、发电厂等工艺产线,将其接入数采网络,通过基础自动化改造增加各个水井PLC以太网模块,利用交换机和以太网实现与能源网关的连接,实现数据采集,将现场能源数据采集进大数据池,供需要的系统使用。

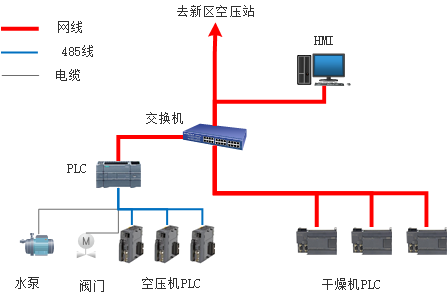

空压站数采图

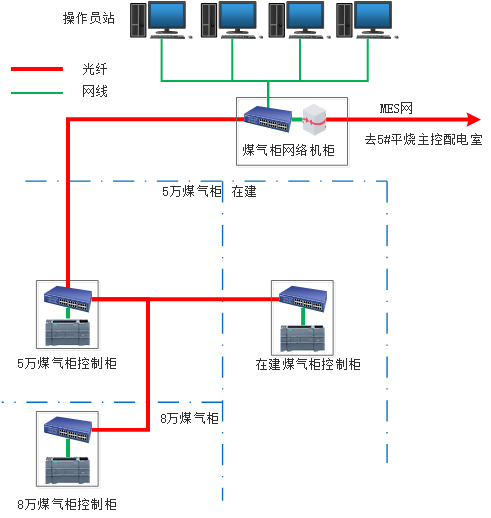

煤气柜数采图

4 目标

通过利用现有主干网络和增加数采网关,将未采集的能源系统接入数采系统,不断完善大数据池,能源数采系统依据各个系统所需,收集能源计量数据,实现部分数据自动采集,以使企业管理透明化、精细化和规范化,进一步提高企业管理效率与管理精度,节省企业管理成本。

同时对现有各类系统进行有效整合,实现数出一源的管理方式,去除信息孤岛,达到统一数据采集平台,提升数据自动采集率和准确性,为各个系统进行数据处理进行有效支撑。

为各个业务部门能源指标的实现提供有利的数据支撑。

为实现各工序的生产过程生产数据、环保数据、能源数据等趋势分析和对比分析,找出生产与能源消耗数据之间的关联性,提高生产运行的稳定性和效率,达到生产和能源消耗指标的平衡,辅助产品的质量分析等等提供数据支撑。

采集分为生产、能源、环保等设备的运行状态,为上层系统进行故障统计和分析提供数据支撑。

为生产部门、环保部门和能源管理部门提供及时准确的现场实时运行信息提供数据支撑。

为生产部门和环保部门和能源管理部门系统维护人员提供方便、快捷的实时和历史数据查询提供数据支撑。




效果展示图

5 结论

(1)能源数据采集系统完善后,由原来的打电话询问或者手抄纸质版报表缩短为2-3秒传输至现场调度,极大的提高了数据传输的实时性和准确性。

(2)能源数据采集系统完善后,除了能源系统自己使用数据外,还为生产、环保、安全等业务部门提供数据支撑,使相关数据的传输达到秒级,极大的提高了各个业务系统响应时间,为指导相应业务展开,提供及时有效的数据。

(3)能源数据采集系统完善后,最终实现报表无纸化,通过信息化手段及时有效的推送给各个业务部门相应的电子报表,降低公司管理成本。

(4)能源数据采集系统完善后,还可以实现数出一源,形成大数据池,为能源大数据分析积累数据素材。
