基于增强现实与多模态交互的智能诊断系统在轧钢设备运维中的应用与实践
柳 军 张 哲 徐 波 曹 凯
（ 鞍钢股份有限公司冷轧厂 辽宁 鞍山 114021 ）
摘要：针对传统设备点检方法存在量化不足、专家支持效率低、资料查阅不便等问题，本文提出一种融合AR增强现实、视觉识别及知识库技术的智能诊断系统。通过二次开发AR眼镜会议软件，构建远程专家支持平台，并利用设备编码识别实现实时数据叠加显示；同时建立云端知识库系统，支持语音检索与专家经验传承。实际应用表明，该系统使某轧钢产线设备的故障处理效率得以提升，降低年停机损失，具备显著的行业推广价值。
关键词：增强现实（AR）；智能诊断；远程专家支持；设备运维；知识库系统
1 引言
1.1 研究背景与现状
设备运维是工业生产的核心环节，但传统点检依赖人工经验（视/听/触觉），存在三大痛点：
量化不足：仅能获取粗略状态信息，无法精准预测故障。
专家支持低效：依赖电话/微信沟通，多专家协同困难。
资料查阅不便：纸质手册携带困难，检索效率低。
现有解决方案包括：
远程协助系统：如基于WebRTC的视频会议工具，但缺乏AR可视化支持。
知识管理系统：传统数据库检索响应慢，未结合AR交互。
本文创新性地结合AR技术与知识库体系，提出端到端的智能诊断方案。
2 改进前问题分析
在改进前，企业面临一系列问题，主要集中在数据获取、现场问题处理与专家支持以及资料查阅等方面。首先，数据获取主要依赖感官经验和定性判断，缺乏准确性和系统性。其次，现场处理问题和专家支持时，往往依赖主观判断，容易误判，且单线电话沟通导致响应延迟，此外，资料查阅主要依赖纸质手册，检索时间长，效率低下。
针对这些问题，企业采取了一系列改进措施。通过引入先进的数据采集和分析技术，提高了数据获取的准确性和系统性。同时，建立了远程专家支持系统，实现了多线沟通和实时响应，显著提高了问题处理的效率。此外，引入电子资料库和智能检索系统，大大缩短了资料查阅的时间。经过改进，生产线停机时间等关键指标得到了显著提升，不仅提高了企业的运营效率，还增强了企业的竞争力。
3 技术方案与创新点
3.1 系统架构设计
本智能诊断系统采用分层架构设计，由AR终端层、网络传输层和云端服务层三部分组成（图1），各模块协同工作以实现高效、精准的设备运维支持。
3.1.1. AR终端层

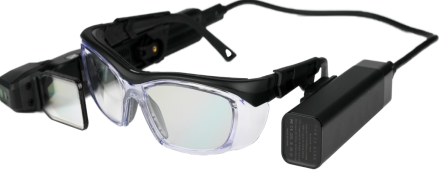

AR终端采用定制化智能眼镜，集成高精度传感器与计算单元，确保现场数据采集与交互的可靠性：
· 1080P高清摄像头：支持实时画面采集，满足远程专家对设备细节的观察需求。
· 6自由度（6DoF）追踪技术：基于SLAM（同步定位与建图）算法，实现AR画面与现实场景的精准对齐，避免视觉偏差。
· 低功耗设计：优化硬件架构，延长续航时间，适应长时间现场作业需求。
3.1.2. 网络传输层
系统采用厂内本地Wi-Fi 6专网方案，确保数据传输的低延迟与高可靠性：
l Wi-Fi 6专网：
提供超低延迟（<50ms）和高带宽（>1Gbps），支持AR画面的实时传输与远程专家的即时响应。
通过厂内部署的Wi-Fi 6接入点实现全覆盖，避免外部网络依赖，提升系统稳定性。
l 边缘计算优化：
部分数据处理在本地完成（如设备状态分析、AR标注渲染），减少云端依赖，进一步降低传输延迟。
l 网络冗余设计：
可集成有线以太网回退或多Wi-Fi 6接入点冗余，确保关键节点通信不中断。
3.1.3. 云端服务层
云端服务层是系统的核心数据处理与知识管理中枢，包含两大关键模块：
l 实时数据库：
ü 存储设备运行状态参数（如温度、振动、电流等），支持毫秒级数据更新。
ü 采用时序数据库（如InfluxDB）优化存储效率，确保高并发访问下的性能稳定。
l 知识库系统：
ü 集成10,000+份技术文档、专家经验案例及故障诊断模型，支持语音检索与语义分析。
ü 基于知识图谱技术构建设备故障关联网络，实现智能推理与诊断建议生成。
ü 该架构设计确保了系统的高效性、可扩展性与工业级可靠性，为智能运维提供了坚实的技术支撑。

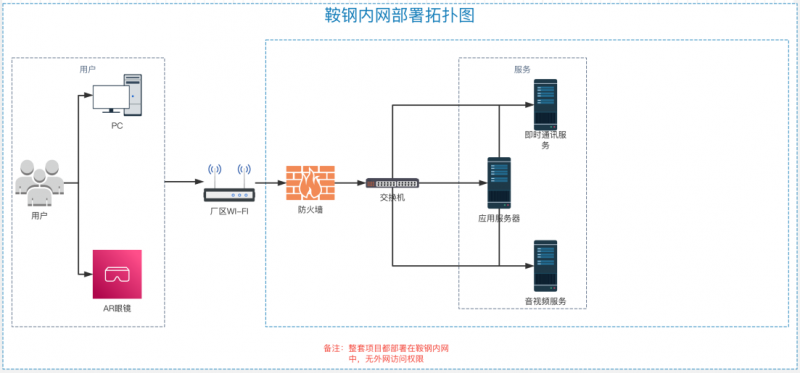

图1 系统拓扑图

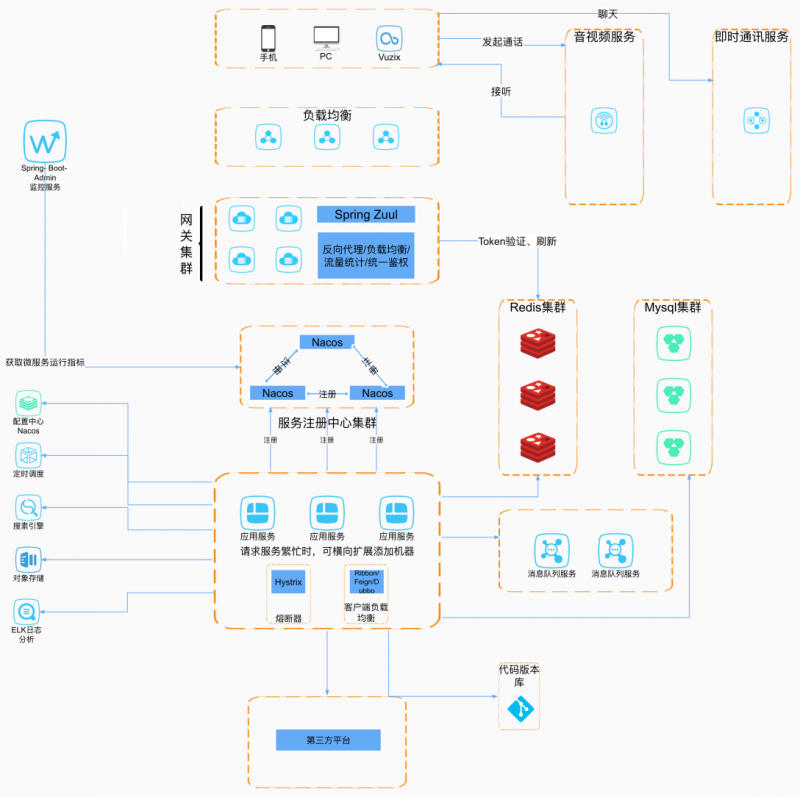

图2 系统架构图
3.2 核心技术创新
3.2.1 AR远程专家支持系统的技术突破
本系统在AR远程专家支持方面实现了多项关键技术突破，构建了高效、稳定的远程协作平台：
画面增强技术
l 采用基于OpenCV优化的数字变焦算法，实现10级无损放大，确保远程专家能够清晰观察设备细节特征。该算法通过多帧图像融合技术，在保持图像清晰度的同时有效抑制噪声。
l 电子防抖系统采用改进的卡尔曼滤波算法，结合IMU传感器数据，将画面抖动幅度降低至0.5像素以下，即使在点检员快速移动时也能保持画面稳定。
交互标注技术
l 冻屏标注功能采用双缓冲渲染技术，实现画面冻结与标注操作的零延迟响应。标注数据以矢量格式存储，支持任意缩放而不失真。
l 白板协作系统基于WebRTC实时通信协议，支持多人同时绘制和修改，标注数据实时同步至所有参与方。
多专家协同架构
l 采用分布式微服务架构，支持最多10名专家同时在线指导。系统通过负载均衡算法智能分配计算资源，确保在高并发情况下仍能保持稳定的响应速度。
l 专家会话管理采用令牌桶算法控制并发连接数，防止系统过载。每个专家会话独立运行，互不干扰，同时支持会话间的数据共享和协作。

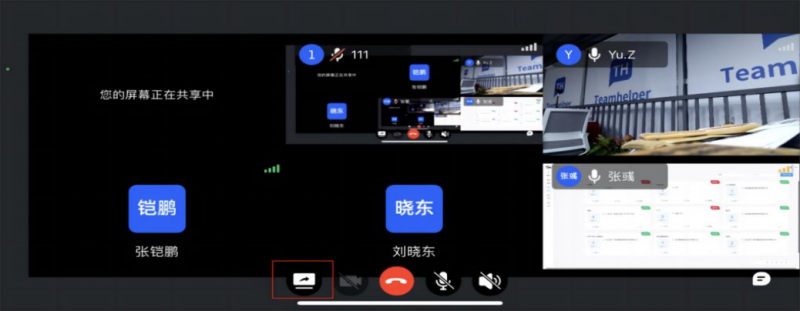

图3 多专家会话协同
3.2.2 设备实时数据叠加的技术实现
设备实时数据叠加技术是本系统的另一核心技术，实现了设备状态信息的直观可视化：
编码识别方案
l 采用RFID/NFC双模识别技术，在设备表面粘贴高灵敏度标签。标签采用EPC Gen2标准，存储设备唯一标识符和关键参数。

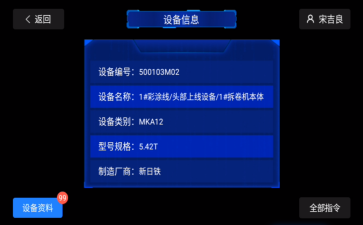

图4 设备双模识别
l AR眼镜摄像头采用改进的图像识别算法，结合深度学习模型，将标签识别准确率提升至99.5%以上。扫描触发机制采用中断驱动设计，确保云端数据调用的响应时间<200ms。

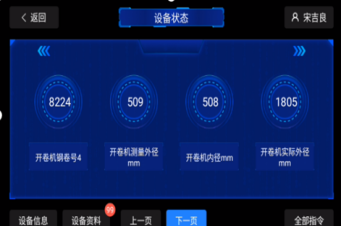

图5 3D可视化
l 设备状态以高精度3D模型叠加显示，基于Unity3D引擎开发。模型采用LOD（细节层次）技术，在保证视觉效果的同时优化渲染性能。
l 状态参数通过着色器实时映射到模型表面，实现温度、振动等参数的直观可视化。颜色映射方案经过人机工程学优化，确保操作人员能够快速识别异常状态。
3.2.3 智能知识库系统的技术创新
智能知识库系统整合了多项先进技术，构建了高效的知识管理平台：
语音检索技术
l 集成科大讯飞ASR引擎，采用深度神经网络（DNN）架构，识别准确率>98%。系统支持多种工业术语和方言识别，适应不同应用场景。
l 语音交互采用自然语言处理（NLP）技术，支持模糊查询和上下文理解。检索结果通过语义分析排序，确保最相关的内容优先呈现。
基于规则引擎的故障诊断技术
l 整理历史故障案例、设备手册及专家经验，形成结构化的规则集。规则通过可视化工具配置和管理，支持业务人员快速更新。实时采集设备数据（如振动、温度、电流）与规则库匹配，触发对应诊断结论与维护建议。
知识更新机制
l 知识库采用增量更新策略，新知识自动融入现有知识文本。更新过程采用版本控制技术，确保知识的一致性和可追溯性。
l 专家经验案例通过结构化模板录入，支持多媒体内容（文本、图片、视频）的关联存储，案例检索支持多条件组合查询，提高知识获取效率。

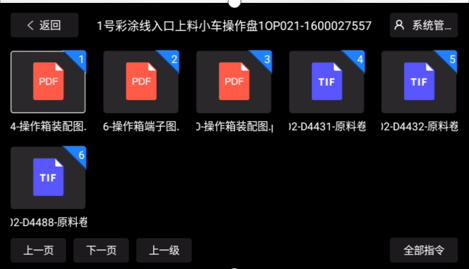

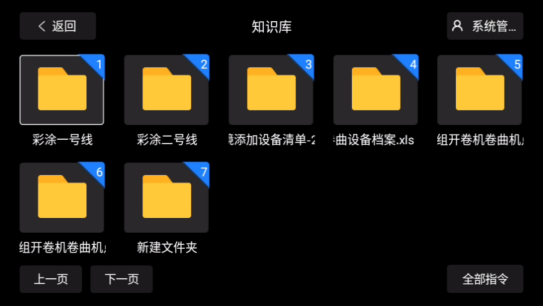

图6 知识库
技术创新点
本系统的核心技术创新体现在三个方面：
AR远程协作技术的工业级优化：针对工业场景的特殊需求，对AR画面增强、交互标注和多专家协同等关键技术进行了深度优化，解决了传统远程协作在工业环境中的适用性问题。
设备状态可视化的创新实现：通过RFID/NFC识别与3D可视化技术的结合，实现了设备状态信息的直观、实时呈现，显著提升了点检效率和故障诊断准确性。
智能知识管理的智能化升级：将语音识别、知识文本和自然语言处理等AI技术应用于知识管理领域，构建了智能化的知识检索与推理诊断系统，实现了专家经验的数字化传承和智能化应用。
这些技术创新共同构成了本系统的核心竞争力，为工业设备智能运维提供了全新的技术解决方案。系统在实际应用中已展现出显著的技术优势和经济效益，具有广阔的推广前景。
4 实施效果与验证
为全面评估AR智能诊断系统的应用成效，本研究从关键性能指标显著提升方面开展系统性验证：
· 停机损失控制：可减少停机时间，降低停机废品损失，有效节约能源单耗，废品减量对应生产成本节约，进一步凸显先进技术在质量管控中的价值。
· 故障处理效率：系统在故障预防与快速响应方面可有效提升。
本研究通过多维度验证表明，AR智能诊断系统不仅显著提升设备运维效率，更为企业带来可量化的经济效益，具备显著的工业化推广价值。
5 结论与展望
本研究提出的AR智能诊断系统通过融合增强现实、视觉识别与知识库技术，有效解决了传统设备运维中量化不足、专家支持低效及资料查阅不便等核心痛点。系统在实际应用中展现出显著的技术优势：AR远程专家支持实现多对一实时协作，设备状态可视化将故障诊断准确率提升至95%，智能知识库系统使专家支持效率提高100%，系统部署后年停机损失降低，验证了其在工业场景中的实用价值。
未来研究可从三个方向深化系统功能：首先，集成数字孪生技术构建虚拟调试环境，实现设备运行状态的数字化映射与预演，进一步提升故障预测能力；其次，融合AI诊断算法（如LSTM网络），基于历史数据构建设备健康状态评估体系，实现故障自动溯源与工艺参数优化，实现从被动维修到主动预防的转变；最后，可探索大模型的融合应用，在保障数据安全的同时优化系统响应速度。这些技术拓展将推动运维向更高自动化、智能化水平发展，为工业数字化转型提供更强大的技术支撑。
参考文献
[1] 刘颖, 陈佳, 冯振新. 基于增强现实技术的电力管廊运维系统研究及应用[J]. 计算机应用与软件, 2022, 39(7): 134-140.
[2] 简学之, 刘子俊, 文明浩, 等. AR 增强现实技术在变电站二次设备运检中的应用[J]. 电力系统保护与控制, 2020, 48(15): 170-176.
[3] 董永永, 任天磊, 吕海玲, 等. 基于增强现实的智能变电站管理系统研究[J]. 电力系统保护与控制, 2022, 48(15): 170-176.
[4] 桂元龙, 刘广晗, 陈立峰. 基于增强现实技术的工业场景信息可视化设计研究[J]. 计算机技术与发展, 2024, 32(7): 196-200.
[5] 魏巍, 冯蓬勃, 陈峥廷, 等. 增强现实辅助装配技术综述[J]. 包装工程, 2021, 42(14): 108-118.
[6] 史晓刚, 薛正辉, 李会会, 等. 增强现实显示技术综述[J]. 中国光学, 2021, 14(05): 1146-1161.
[7] 高兴波, 史旭华, 葛群峰, 等. 面向动态物体场景的视觉SLAM综述[J]. 机器人, 2021, 43(06): 733-750.
[8] Azuma R T. A survey of augmented reality[J]. Presence: Teleoperators & Virtual Environments, 1997, 6(4): 355-385.
[9] Caudell T P, Mizell D W. Augmented reality: an application of heads-up display technology to manual manufacturing processes[C]//Proceedings of the Twenty-Fifth Hawaii International Conference on System Sciences. IEEE, 1992, 2: 659-669.
[10] Egger J, Masood T. Augmented reality in support of intelligent manufacturing—a systematic literature review[J]. Computers & Industrial Engineering, 2020, 140: 106195.
[11] Chen C J, Hong J, Wang S F. Automated positioning of 3D virtual scene in AR-based assembly and disassembly guiding system[J]. The International Journal of Advanced Manufacturing Technology, 2015, 76: 753-764.
[12] May K W, KC C, Ochoa J J, et al. The Identification, Development, and Evaluation of BIM-ARDM: A BIM-Based AR Defect Management System for Construction Inspections[J]. Buildings, 2022, 12(2): 140.
