梅钢4#高炉热风炉燃耗优化实践

放大字体  缩小字体 发布日期:2021-02-20  作者:仲 园  浏览次数:2067

核心提示:【摘 要】 梅钢4#高炉有效容积3 200 m3,采用外燃式热风炉结构。2019年热风炉燃耗72.2 kgce/t,燃耗偏高。主要原因是热风炉漏风、燃烧参数设置不合理、高炉煤气压力波动大、空气换热器劣化严重。为此逐步 实施了各项整改措施。实施后,2020年4#高炉热风炉累计燃耗降低4.8%,节能效果显著。 【关键词】 热风炉;燃耗;漏风;煤气压力
 梅钢4#高炉热风炉燃耗优化实践

仲 园

(上海梅山钢铁股份有限公司,江苏南京 210039)

【摘 要】 梅钢4#高炉有效容积3 200 m3,采用外燃式热风炉结构。2019年热风炉燃耗72.2 kgce/t,燃耗偏高。主要原因是热风炉漏风、燃烧参数设置不合理、高炉煤气压力波动大、空气换热器劣化严重。为此逐步 实施了各项整改措施。实施后,2020年4#高炉热风炉累计燃耗降低4.8%,节能效果显著。

【关键词】 热风炉;燃耗;漏风;煤气压力

前言

热风炉是高炉重要配套设备。炼铁过程中,热风炉主要燃烧高炉煤气加热炉内蓄热体,以保证高炉热风供应。提高风温有助于降低焦比、增加产量。热风炉消耗高炉煤气约占高炉副产煤气 33%,因此提高热风炉热效率对降低能耗具有重大意义[1-2]

1 4#高炉热风炉现状

1.1 设计参数

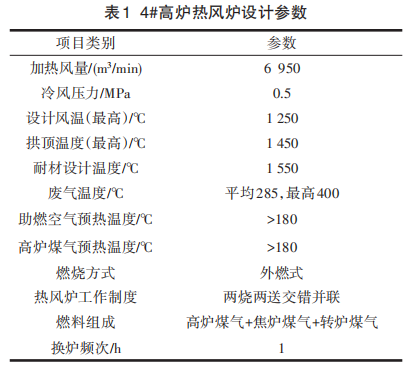

梅钢4#高炉于2009年5月12日投产,有效容积 3200 m3,高炉利用系数 2.2 t/(m3·d)。其热风炉设计 参数见表1。


1.2 燃耗对标

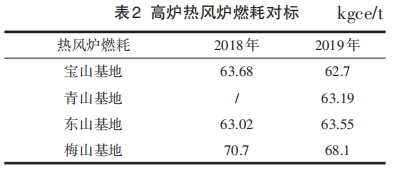

梅钢 2#、4#、5#高炉热风炉燃耗差距较大:2019年 2#高炉热风炉燃耗 68.3 kgce/t,4#高炉热风炉72.2 kgce/t,5#高炉热风炉65.4 kgce/t,高炉工序吨铁耗 煤 气 68.1 kgce。 宝钢股份各基地对标数据见表2。


从各基地对标来看,梅钢燃耗在四基地处于劣势,仅5#高炉热风炉燃耗处于基地平均值水平。而4#高炉热风炉燃耗较 2#、5#高炉均高,因此迫切需要降低4#高炉热风炉燃耗。

2 燃耗优化改进

热风炉燃耗偏高原因主要是:热风炉漏风、自动燃烧参数设置不合理、高炉煤气管网压力波动大、空气换热劣化严重。针对上述原因制定针对性整改措施。

2.1 漏风治理

(1)漏点统计梳理和消缺

建立4#高炉热风炉漏点治理动态档案,制定处理计划,对新检查的漏点动态更新,持续推进漏点治理。2020 年 5 月梳理热风炉跑风点 23 处,截至 7月底,处理10处、新发现4处、在漏点17处。

经调查,现场主要漏风点为法兰和阀门盘根:法兰跑风原因主要是法兰应力比较大,造成法兰焊缝容易开裂跑风;盘根跑风主要原因为盘根使用材质和更换工艺有问题。除了对热风炉漏风处法兰部位打包焊接、对焊缝处泄漏部位重新补焊外,针对不同部位法兰采取加强强度和释放应力等措施;对盘根主要采取油浸盘根改为石墨盘根,将盘根45°斜切改为30°斜切。采取上述措施后,热风炉现场跑风声音明显减少。后续待高炉休风定修后,继续处理其它跑风点。

(2)效果验证

热风炉漏风率测量存在困难,采用氮气平衡来反推热风炉漏风率,计算原理如下:

N2收入=鼓风量×氮气含量;

N2支出=煤气发生量×煤气中N2含量-高炉均压等带入N2量;

N2损失率=1-(N2支出/N2收入)

绘制热风炉漏风修补前后漏风率单值控制图如图1,整改后漏风降低明显,漏风率均值1.16%,符合漏风率低于1.5%的设计要求。


2.2 燃烧模型优化

(1)控制参数调整

优化热风炉燃烧模型,设定空燃比、残氧量目标值,来调整控制助燃空气流量。先大火烧拱顶温度到 1 350℃,再烧废气,使废气温度保持在 350℃,即采用先加热拱顶,后加热烟气的烧炉方式。

热风炉正常运行中3个阶段 :① 燃 烧 期103 min,通过燃烧煤气对蓄热室进行蓄热;②焖炉期17 min,燃烧期与送风期之间,在蓄热室内完成燃烧热的传递以及蓄热;③送风期120 min,蓄热室对进入冷风进行加热。目前除了高炉休风、复风和热风炉故障外,模型投用率达到100%。

(2)效果验证

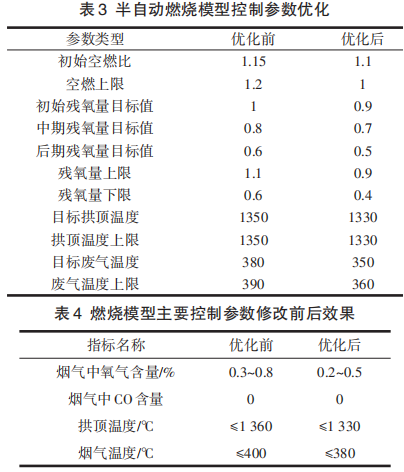

2020年7月对燃烧模型残氧控制、空燃比、燃烧拱顶温度、燃烧废气温度参数重新设定(见表3),并调整燃烧模型岗位规程,效果明显(见表 4)。实现了顶温控制 ± 5℃ ,废气温度控制在 ± 3℃以内 。


2.3 稳定高煤管网压力

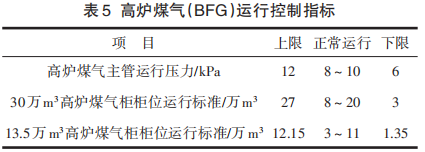

4#高炉热风炉以高炉煤气为主要燃料。根据设定空燃比来跟踪调节助燃空气的流量,由于调节动作存在滞后,会造成不完全燃烧或者空气过量。高炉煤气管网目标压力控制在 9±1 kPa具体压力控制见表 5。压力大于 12 kPa 时启用煤气放散,短时间高煤总管压力可冲到 16 kPa,高炉煤气压力波动对热风炉高炉煤气的流量造成极大波动,高炉煤气流量可从正常烧炉的 10万 m3 / h 瞬间升到12万 m3 /h。


2.3.1 稳压措施

为稳定高炉煤气管网压力采取以下措施:

(1)高炉煤气发生量监视。加强系统监视,通过在EMS终端上调用高炉煤气发生量曲线、热风炉煤气使用量曲线、高炉煤气总管压力曲线,便于发现异常趋势,及时进行处理。13.5万 m3、30万 m3 高煤柜挂网运行,通过气柜“吞吐”高炉煤气来实现稳定高炉煤气管网压力的目的。

(2)临时性失衡的调整。对于热风炉换炉、轧钢生产节奏变化、轧钢机组故障引起的波动,可以通过改变电厂使用量、改变热轧加热炉燃料组合模式以及化工管式炉燃料方式来调整,如果煤气过剩时用户来不及调整,可以通过手动燃烧放散以确保系统安全。

(3)突发性失衡的调整。对于电厂一台机组跳机等引起高炉煤气大量过剩,应立即进行燃烧放散;随后进行热轧和化工燃料方式调整,若电厂有用气能力则将煤气负荷转移到其他机组,视机组恢复时间可令焦炉全烧高炉煤气。

(4)高炉休风、复风期间加强协调。热风炉送风定时:2#、4#、5#高炉热风炉换炉时间为每小时第10分、30分、55分;3座高炉热风炉需错峰换炉,避免对煤气管网造成严重冲击;煤气调度和热风炉保持对时机制,发现偏离设定时间及时修正。

2.3.2 效果验证

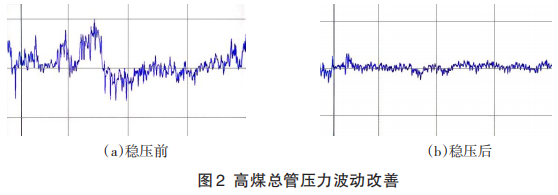

强化煤气发生量监视、制定失衡调整预案、加强高炉休风、复风期间协调,达到稳定高煤总管压力目的,高煤总管压力波动明显改善,见图2。


2.4 动态监控指标

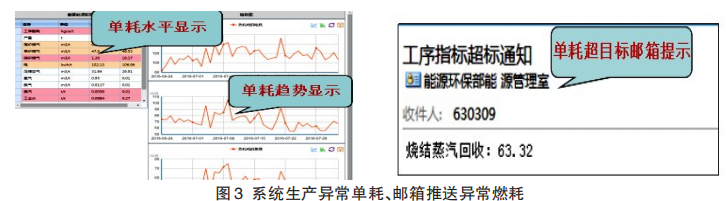

为实现4#高炉热风炉能耗管理受控,对其能耗指标进行动态监控。依托梅钢能源管理信息化平台自动生成能源日生产管控报表,对各单元的消耗建立基准(目前为月度预算),系统按颜色显示消耗水平。其中重要消耗指标数据,在各单元的首页显示。发现超设定目标的异常消耗,系统自动发送责任人邮箱提示。同一消耗指标5次异常则系统自动发送责任领导邮箱提示。提醒关注燃耗异常情况,实现对4#高炉热风炉燃耗异常的日跟踪,见图3。


2.5 空气换热器更换

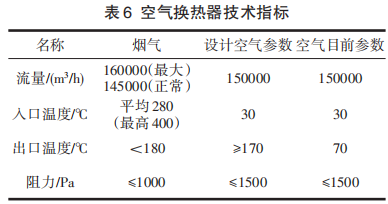

4#高炉热风炉空气换热器已投运11年,换热器老化严重,空气预热温度低,预热效果衰减 71%,基本失去预热空气效果 。 空气换热器技术指标见表6。


(1) 空气换热器更换

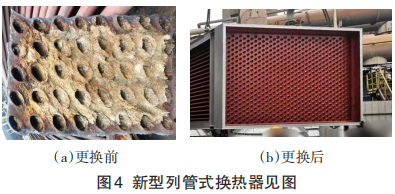

2020年 12月 4#高炉中修更换空气换热器。整体将空气换热器更换成新型列管式换热器,见图4。


新型换热器主要考虑衰减周期长、施工周期短、高温可靠连接。为便于检修清理,在空气换热器空气、烟气进出口、集气箱设有检修入孔。为防止烟气侧积灰,烟气走管外空气走管内,换热管束垂直布置方便灰尘沉降。同时换热管采用20G低中压锅炉用无缝钢管作为空气管内扰流子。

换热器施工方面有以下经验:换热器设备分节运抵现场对接组焊,缩短施工周期;做好内保温,确保表面温度低于 50℃;为减小换热管束热膨胀应力,在换热本体设膨胀节吸收膨胀;集气箱与烟气箱体连接处采用双面焊并做外保温;设备制作完进行气密试验,试验压力 0.03 MPa,保压 2 h,泄漏率< 0.1%[4]

(2)效果验证

空气预热终温从 70℃升至 170℃以上。按照2019 年 4#高炉热风炉高炉煤气消耗132 637 万 m3、转炉煤气 5 938 万 m3,空燃比 0.65,空气温差提高100℃计算,年经济效益为:

Q=C×V×α×△t

Q=1.3×(132 637+5 938)×10 000×0.65×100=117 095 875 000 kJ

式中:Q——空气预热后回收潜热;

C——空气比热;

V——煤气体积;

Α——空燃比;

△t——温差。

节约高炉煤气量

V=Q÷ε

=117 095 875000÷10 000÷770.87÷4.18

=3633万m3

式中:V——节约高炉煤气体积;

Ε——高炉煤气低热值;

高炉煤气价格0.17元/m3

年经济效益=0.17×3 633=617万元。

3 高炉燃耗优化效果

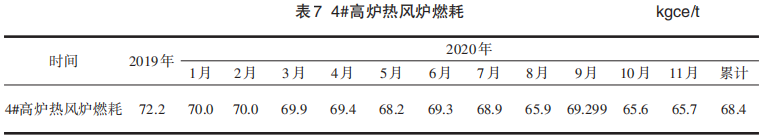

各项改进措施逐步实施前后,4#高炉热风炉燃耗见表7。


热风炉燃耗指标得到逐步改进,2020年平均燃耗 68.4 kgce/t,较 2019年燃耗 72.2 kgce/t降低 4.8%,效果显著。

4 结语

梅钢 4#高炉外燃式热风炉燃耗偏高。通过漏风治理、调整自动燃烧控制参数、稳定高炉煤气总管压力、更换劣化严重的空气换热器后,燃耗逐步 降低,节能效果显著。
