高球比炉料结构下镁质球团的冶金性能研究

放大字体  缩小字体 发布日期:2020-04-28  作者:邓 睿1,苏 鸿2,韩基祥1,左海滨2,任 伟1,王静松2  浏览次数:4139

核心提示:摘 要: 为了优化高炉炉料结构,增加镁质熔剂性球团矿入炉配比( 球比) ,对不同碱度( R) 镁质熔剂性球团冶金性能和高炉炉料结构熔滴性能进行研究。结果表明: 白云石的粘结作用,使得镁质熔剂性球团生球性能明显改善; 随着 R 增大,焙烧球中 Mg2 + 进入磁铁矿晶格中并占据了铁离子扩散产生的空位,并生成铁酸镁和钙镁橄榄石,降低了 Fe2O3 再结晶固结能力,使球团的强度降低,球团还原过程中Mg2 + 能均匀分布在浮氏体内,使得还原膨胀率逐渐降低; 还原度指数在 R = 0. 56 时降低明显,但随着 R
 高球比炉料结构下镁质球团的冶金性能研究

邓 睿1,苏 鸿2,韩基祥1,左海滨2,任 伟1,王静松2

( 1. 中钢设备有限公司 矿物加工工程部,北京 100080; 2. 北京科技大学 钢铁冶金新技术国家重点实验室,北京 100083)

摘 要: 为了优化高炉炉料结构,增加镁质熔剂性球团矿入炉配比( 球比) ,对不同碱度( R) 镁质熔剂性球团冶金性能和高炉炉料结构熔滴性能进行研究。结果表明: 白云石的粘结作用,使得镁质熔剂性球团生球性能明显改善; 随着 R 增大,焙烧球中 Mg2 + 进入磁铁矿晶格中并占据了铁离子扩散产生的空位,并生成铁酸镁和钙镁橄榄石,降低了 Fe2O3 再结晶固结能力,使球团的强度降低,球团还原过程中Mg2 + 能均匀分布在浮氏体内,使得还原膨胀率逐渐降低; 还原度指数在 R = 0. 56 时降低明显,但随着 R 增大还原度指数明显升高,有利于还原; 单一镁质熔剂性球团的软化熔滴性都有不同程度的改善,R = 1. 2 时球团性能最好; 高球比综合炉料软化熔滴性均有明显改善,炉料结构为 25% 烧结矿 + 75% 球团矿时效果最好。综合考虑,球团 R 不宜过高或过低,应控制在 1. 0 左右。

关键词: 炉料结构; 镁质熔剂性球团; 软化熔滴性

我国高炉的炉料结构以高碱度烧结矿搭配酸性球团矿为主,其中烧结矿占 70% 以上,球团矿占 30% 以下[1 - 2]。烧结工序存在烟气排放量大、吨矿 SO2 和 NOx 排放量高的特点,是铁前污染物排放的主要来源[3 - 4]。而与烧结矿相比,球团矿有品位高、强度好以及生产过程能耗低和有害气体排放少等诸多优点。随着钢铁企业节能减排意识和球团矿产量的不断提高,增加入炉原料中球团矿占比,改善现有的炉料结构,已经成为必然趋势。

但随着球团矿在高炉炉料中占比的不断增大,这对烧结矿的碱度( R) 和 MgO 质量分数以及球团矿的质量和冶金性能提出了更高的要求。

把烧结矿中的部分 MgO 转移到球团中[5 - 10],MgO 通过球团矿加入高炉,不仅可以提高烧结矿的质量,而且能改善球团矿的冶金性能,从而提高综合炉料的性能[11 - 12]。在高球比的炉料结构下,对不同 R 镁质熔剂性球团的生球性能、焙烧球性能及还原性、膨胀性和对应不同炉料结构的软化熔滴性等冶金性能进行研究,可为优化炼铁炉料结构,降低炼铁工序能耗提供理论支撑。

1 试验原料及方法

1. 1 试验原料

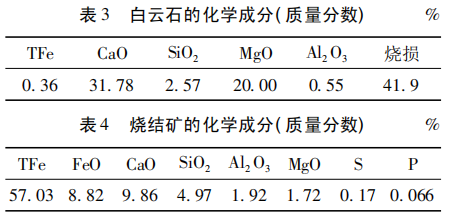

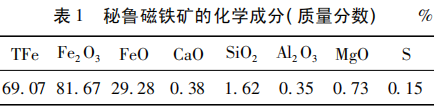

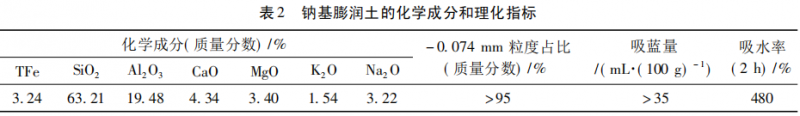

试验所用含铁原料为秘鲁磁铁矿,其化学成分如表 1 所示,钠基膨润土的化学成分及性能、白云石的化学成分如表 2、3 所示。由表 3 可知,白云石的化学成分主要为 CaO 和 SiO2,杂质较少。试验所用的烧结矿化学成分如表 4 所示。

图片1图片2图片3

1. 2 试验方法

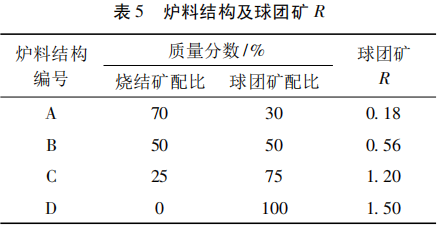

试验过程包括球团配料、造球、焙烧以及球团还原性、膨胀性和软化熔滴性能的检测和分析。以 4 种炉料结构为依据,设定综合炉料R = 1. 5,计算相应球团矿 R,如表 5 所示。


1. 2. 1 造球试验

在直径为 600 mm 的圆盘造球机上进行秘鲁磁铁精粉造球( 造球盘转速为 43 r /min、倾角为45°) ,将混合料在造球盘内滚动( 8 ± 1) min,设定生球的水分为( 9 ± 0. 25) % ,生球粒度为 10~ 12. 5 mm。生球的抗压强度和落下强度的检测方法如下。

( 1) 生球的抗压强度检测方法。随机取 10个球,在0 ~ 5 kg 的弹簧秤上进行测定,分别将每个球置于弹簧秤的顶端,用直径为 20 mm 的有机玻璃压头匀速加压,直到生球破裂,记录此时弹簧秤上的数值。取 10 个球测定的平均值作为生球抗压强度指标( N·cm - 2 ) 。

( 2) 生球的落下强度检测方法。随机取 10 个生球,分别将每个生球自 50 cm 高度自由落下到厚度为 10 mm 的钢板上,记录每个生球产生裂纹时的落下次数。取 10 个球测定的平均值作为生球的落下强度指标( 次/( 0. 5 m) ) 。

1. 2. 2 生球焙烧试验

在竖式三段控温电炉内进行生球焙烧试验。电炉的加热元件为Ø90 /80 mm × 500 mm × 60 / 40 mm 的双螺纹硅碳管,其加热温度可在室温至 1 400 ℃ 自动调节,并可设置加热速度和恒温时间。焙烧时生球置于Ø30 mm × 50 mm 的高铝坩埚内,高铝坩埚的底面和周边带有Ø5 mm均匀分布的孔,以便四周和底部均可通过高温空气。每次焙烧在高铝坩埚内装入 20 g 左右生球,焙烧时从电炉底部通入经预热的压缩空气,控制焙烧炉的三段温度分别为 500、950 和1 250 ℃。每种球团矿选取 10 个进行 15 min 干燥、15 min 预热和 15 min 焙烧,焙烧后的成品球抗压强度和冶金性能检测方法如下。

( 1) 成品球的抗压强度检测方法。在自动数字液压机上进行,液压柱的上升速度 ≤ 10mm/min,数字液压机检测抗压强度范围为 0 ~ 500 × 9. 8 N。测定时随机取12 个成品球,依次测定并记录数值,并舍掉最大值和最小值,取 10 个球的平均值作为成品球的抗压强度指标( N /P) 。

( 2) 成品球的冶金性能检测方法。按照《铁矿石还原性的测定方法》( GB/T 13241—1991) 进行还原性测定。按照《铁矿球团相对自由膨胀指数的测定方法》( GB/T 13240—1991) 进行还原膨胀率测定。在软化熔滴性能试验中,通过软化开始温度 T10 ( ℃) 、软化终了温度 T40 ( ℃) 、熔化开始温度 Ts( ℃ ) 、开始滴落温度 Td ( ℃ ) 表征球团软熔性能,根据透气性指数 S( kPa·℃ ) 、最大压差值 ΔPmax ( Pa) 判断球团软化熔滴过程的透气性、透液性。

2 不同 R 镁质球团的物性变化

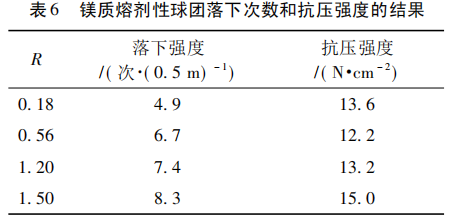

不同 R 镁质熔剂性球团生球的落下强度和抗压强度如表6 所示。由表6 可知: 随着 R 的增大,球团落下强度逐渐增大,由基准球的 4. 9 次/( 0. 5 m) 增大至 R = 1. 5 的8. 3 次/( 0. 5 m) ,增加明显; 对于抗压强度,R = 0. 56 时球团抗压强度略有降低,但仍可满足基本条件,随着 R 的增大,抗压强度逐渐增大,当 R 达到 1. 5 时,抗压强度可达15 N / cm2。说明加入白云石后,生球性能明显改善,白云石起到了粘结剂的作用,有利于球团造球。


不同 R 镁质熔剂性球团焙烧球的抗压强度如图1 所示。由图1 可知: 基准球( R = 0. 18) 的抗压强度达到 2 207 N /P; 添加少量白云石后,抗压强度略有升高,但加入较多白云石后,抗压强度明显降低,均在 2 000 N /P 左右。

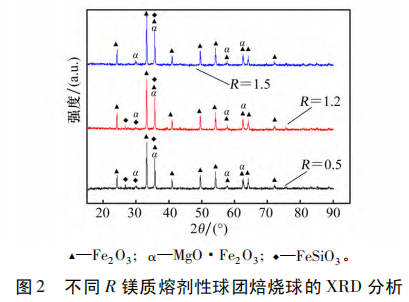

为探明原因,对焙烧球团进行 XRD 检测,结果如图 2 所示。由图 2 可知: 在同样的焙烧条件下,随着 MgO 质量分数的增大,由于 Mg2 + 与Fe2 + 的半径相近,在氧化过程中 Mg2 + 进入磁铁矿晶格中,并占据了 Fe2 + 扩散产生的空位,稳定了磁铁矿晶格,阻碍了 Fe3O4 的氧化,致使球团内部 Fe2O3 微晶连接减弱; 此外,MgO 与 Fe2O3相互接触生成了 MgO·Fe2O3,MgO·Fe2O3 和未矿化 MgO 分散在赤铁矿颗粒周围,阻碍了赤铁矿与赤铁矿之间的接触,不利于赤铁矿结晶长大,使赤铁矿晶粒变得细小; 随着 MgO 质量分数的提高,渣相中铁酸镁和钙镁橄榄石质量分数也相应提高,这些高熔点物质的存在降低了焙烧过程中的液相量,影响了 Fe2O3 再结晶固结能力,进而降低了焙烧球团的抗压强度。

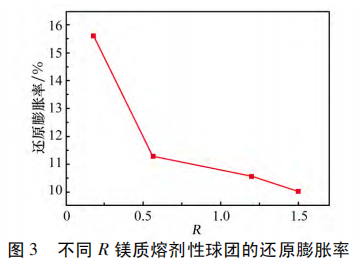

不同 R 镁质熔剂性球团焙烧球的还原膨胀率变化如图 3 所示。由图 3 可知: 基准球( 未加任何碱性熔剂) 的球团膨胀率最高,达到 15. 56% ; 随着加入的白云石质量分数的增大,球团的还原膨胀率明显降低,当 R 为 1. 5 时,还原膨胀率仅为 10. 02%。这是由于镁质熔剂性球团在焙烧过程中会形成稳定的铁酸镁,在还原时生成了 FeO和 MgO 的固溶体,Mg2 + 能均匀分布在浮氏体内,使得球团矿中的 Fe2O3 还原成 Fe3O4 时,晶格变化小,膨胀应力减弱,体积膨胀降低[13]

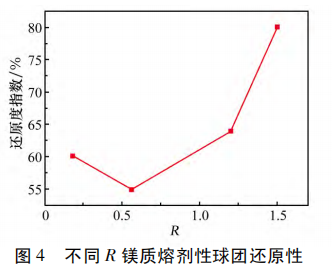

不同 R 镁质熔剂性球团焙烧球的还原性变化如图 4 所示。由图 4 可知: 基准球的还原度指数可达到 60. 2%,可满足生产要求; 当加入少量白云石,R 为0. 56 时,还原性降低,还原度指数仅为 55%,不能达到高炉还原的最低要求; 但随着加入白云石质量分数的增大,还原性逐渐升高,在 R 为 1. 5 时,还原度指数达到了 80%。这是由于加入少量白云石,球团中有少量铁酸镁,该物质不易还原,导致球团还原性降低; 但当加入较多白云石后,CaO 和 Fe2O3 可生成较易还原的针状铁酸钙,有利于球团的还原[14]。此外,随着 MgO 的增加,球团矿孔隙逐步增加,为还原过程中还原气体与铁氧化物的进一步接触提供了通道,从而提高了球团的还原性。


综合不同 R 镁质熔剂性生球性能和焙烧球强度、还原膨胀性及还原性可知,球团碱度不宜过高或过低,应控制在 1. 0 左右。

3 高球比镁质球团炉料结构

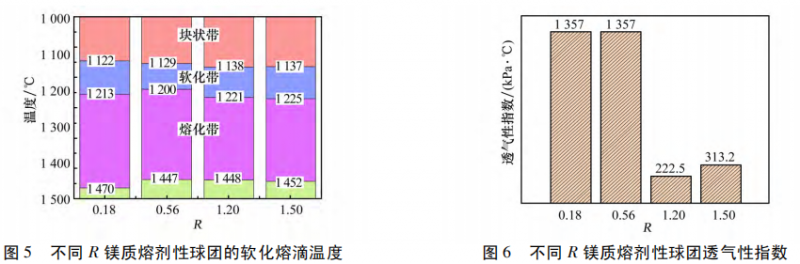

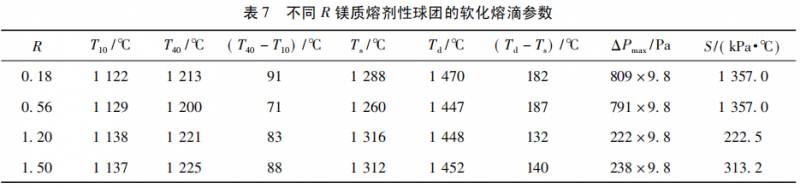

为探明高球比( 球团矿配比) 下炉料性质的变化,进行单一球团的软化熔滴性检测,得到不同 R 镁质熔剂性球团的软化熔滴参数、软化熔滴区间及透气性指数,分别如表 7 和图 5、6所示。可知: 随着 R 的增大,球团的软化开始温度 T10逐渐增大,软化区间( T40 - T10 ) 逐渐向下移动,软化性得到改善; 熔融开始温度 Ts 随着 R 的增大而升高,从 R = 0. 18 的 1 288 ℃ 提高到 R = 1. 5 的 1 312 ℃,提高了 24 ℃ ; 但滴落温度 Td 有降低的趋势,熔融区间( Td - Ts) 变窄,最大压差 ΔPmax明显降低,透气性指数急剧下降。因此,在 R = 1. 2 时,球团的综合指标较好。这是由于: 在球团矿中添加 MgO 可形成高熔点物相———镁橄榄石( 2MgO·SiO2 ) 和偏硅酸 镁( MgO·SiO2 ) ,镁橄榄石和偏硅酸镁的熔化温度分别为 1 892 ℃和 1 557 ℃,对提高球团矿的软化性能具有显著效果。

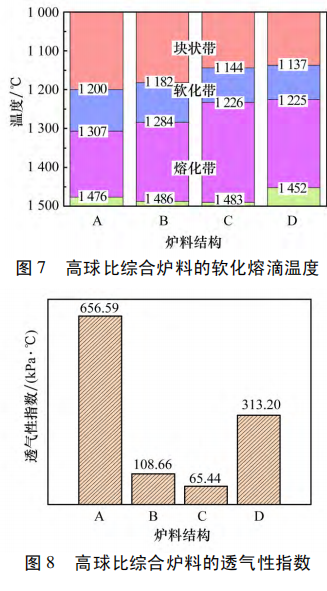

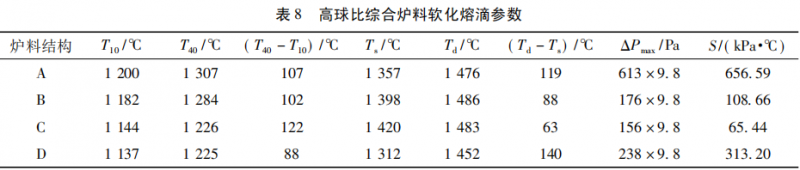

在单一球团的基础上,为明晰高球比下炉料性质的变化,按表 5 所示炉料结构进行 A、B、C、D 的 4 种综合炉料的软化熔滴性检测,高球比综合炉料的软化熔滴参数及区间如表 8和图 7 所示。可知: 随着球比的增大,软化开始温度 T10和软化终了温度 T40 均降低,软化区间( T40 - T10 ) 有增宽的趋势; 熔融开始温度 Ts 和滴落温度 Ts 均大幅提高,尤其是在球比达到 75%的炉料结构中,Ts 提高了 61 ℃,熔融区间( Td - Ts) 降低了 56 ℃,最大压差 ΔPmax降低了 4478. 6 Pa,透气性指数 S 降低了 591. 15 kPa·℃,透气性指数变化如图8 所示 ; 但1 0 0 % 球团( 即 R = 1. 5 的球团) 的软化熔滴性又有所恶化。这说明球比的增大改善了炉料的软化熔滴性,但不宜全球团冶炼。



4 结 论

( 1) 由于白云石的粘结作用,使得镁质熔 剂性球团生球性能明显改善; 但随着 R 的增大,焙烧球中 Mg2 + 进入磁铁矿晶格中并占据了 Fe2 + 扩散产生的空位,并生成铁酸镁和钙镁橄榄石,降低了 Fe2O3 再结晶固结能力,使球团的抗压强度降低。

( 2) 随着 R 的增加,球团还原过程中 Mg2 + 能均匀分布在浮氏体内,使得还原膨胀率逐渐降低; 还原度指数在 R = 0. 56 时明显降低,但随着 R 的增大,还原度指数明显升高,这有利于还原。

( 3) 单一镁质熔剂性球团的软化熔滴性有不同程度的提高,在 R = 1. 2 时球团性能最好; 高球比综合炉料的软化熔滴性均有明显改善,炉料结构为 25% 烧结矿 + 75% 球团矿时效果最好。综合考量,球团 R 不宜过高和过低,应控制在 1. 0 左右。

参考文献

[1] 许满兴 . 我国高炉炉料结构的进步[J]. 炼铁,2001,20( 2) : 24 - 27.

[2] 吴钢生,边美柱,沈峰满 . 碱性含镁球团矿的应用及合理炉料结构研究[J]. 钢铁,2006,41( 12) : 19 - 21.

[3] Qian F,Dong X,Evans J W. Chlorine fluxing for removal of  magnesium from molten aluminum: Part I. Laboratory-scale measurements of reaction rates and bubble behavior[J]. Metallurgical & Materials Transactions B,1998,29( 5) : 971 -978.

[4] 高景栋,范振宇,陈慧艳,等 . 烧结主要工艺参数对烟气SO2 排放的影响[J]. 烧结球团,2012,37( 4) : 57 - 60.

[5] 范晓慧,谢路奔,甘敏,等 . 高镁球团焙烧特性及其固结强化机理[J]. 中南大学学报( 自然科学版) ,2013,44( 2) : 449 - 455.

[6] 潘建,于鸿宾,朱德庆,等 . MgO 含量及来源对磁铁精矿球团固结行为的影响[J]. 中南大学学报( 自然科学版) ,2016,47( 9) : 2 914 - 2 920.

[7] 李杰,田铁磊,邢宏伟,等 . 熔剂对高镁碱性球团强度影响的研究[J]. 烧结球团,2014,39( 6) : 36 - 37.

[8] 高强健,魏国,何奕波,等 . MgO 对球团矿抗压强度的影响[J]. 东北大学学报( 自然科学版) ,2013,34 ( 1 ) : 103 -106.

[9] Dwarapudi S,Ghosh T K,Tathavadkar V,et al. Effect of MgO in the form of magnesite on the quality and microstructure of hematite pellets[J]. International Journal of Mineral Process-ing,2012,112 - 113( 4) : 55 - 62.

[10] 青格勒,吴铿,屈俊杰,等 . 不同含镁添加剂对球团矿工艺参数及质量的影响[J]. 钢铁,2013,48( 7) : 17 - 22.

[11] 周文涛,胡俊鸽,郭艳玲 . 国外烧结球团突破性技术研究进展[J]. 烧结球团,2015,40( 2) : 1 - 6.

[12] 姜涛 . 烧结球团生产技术手册[M]. 北京: 冶金工业出版社,2014: 551 - 555.

[13] 高强健 . MgO 基球团添加剂制备及对球团矿质量影响的机理研究[D]. 沈阳: 东北大学,2014.

[14] 朱德庆,高子富,潘建,等 . 碱度及 MgO 质量分数对球团焙烧及冶金性能的影响[J]. 中南大学学报( 自然科学版) ,2013,44( 10) : 14 - 21.
