生铁块加入对转炉吹炼的影响分析

放大字体  缩小字体 发布日期:2019-02-27  作者:曹祎哲,武波  浏览次数:1760

核心提示:摘要:河北钢铁集团邯钢一炼钢厂通过增加生铁块加入量的措施来减缓铁水紧张的问题,然而生铁块的加入使得转炉吹炼过程不易控制,造成炉口溢渣,喷溅严重,终点命中率低等问题。针对这些问题,本文对生铁块与废钢的冷却效应进行了对比,并分析了生铁块对吹炼过程的影响。 关键词:生铁块;转炉吹炼;熔池温度;喷溅
 生铁块加入对转炉吹炼的影响分析

曹祎哲,武波

(河北钢铁集团邯钢公司)

摘要河北钢铁集团邯钢一炼钢厂通过增加生铁块加入量的措施来减缓铁水紧张的问题,然而生铁块的加入使得转炉吹炼过程不易控制,造成炉口溢渣,喷溅严重,终点命中率低等问题。针对这些问题,本文对生铁块与废钢的冷却效应进行了对比,并分析了生铁块对吹炼过程的影响。

关键词生铁块;转炉吹炼;熔池温度;喷溅

0 引言

2016 年10 月份至2017 年4 月份,为了积极响应国家应急环保预案,保护环境,邯钢进行了限产,外加上邯钢炼铁厂高炉运行不顺,铁水供应不足,使炼钢生产上出现了多次的等铁水现象,严重的影响了生产,针对这种情况,邯钢一炼钢厂通过增加铁块加入量的措施来降低铁水消耗,在一定程度上缓和了铁水紧张的问题,保证了生产。

1 生铁块与废钢对冶炼过程熔池冷却效应的对比

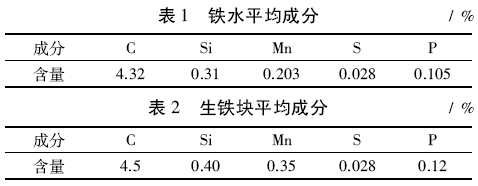

邯钢一炼钢厂拥有两座120 t 顶底复吹转炉,平均出钢量为135 t,最大出钢量为150 t,主要生产工艺流程为铁水预处理( 脱S) →120 t 顶底复吹转炉→炉外精炼→连铸。其冶炼铁水平均温度为1 320 ℃,所用铁水及生铁块平均成分分别见表1 和表2。


由于生铁块与废钢在成分与特性上有所差异,所以他们对熔池温度的影响也有所不同,生铁块与废钢入炉后,首先使得铁水温度降低,随着吹炼进行逐渐完全熔化,这个阶段的冷却效应是生铁块与废钢由室温升高到其各自熔点所吸收的热量与熔化潜热之和,由铁碳相图可知,废钢的平均熔点为1 500 ℃,生铁块的平均熔点为1 100 ℃ ~ 1 200 ℃。

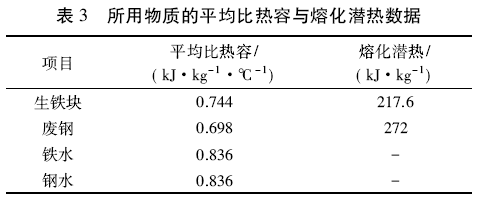

可用平均比热容的关系式来计算它们的温降,如式( 1) ,所用到的参数[1]见表3 所示。


式中: C平———该温度范围内的平均比热容,kJ /( kg·℃) ;

△Q———该温度范围内所吸收的热量,kJ /kg;

T始、T终———分别表示始态温度与终态温度,℃;

m———物质质量,kg。

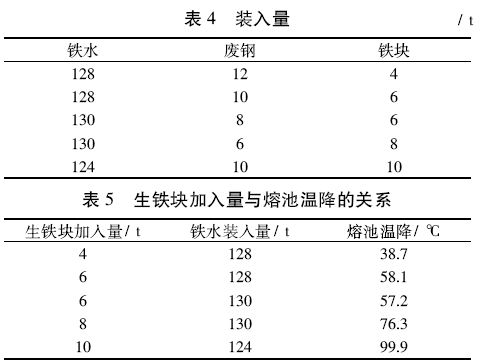

1 kg 生铁块完全熔化所吸收的热量( 生铁块熔点取1 125 ℃) 为0. 744 × ( 1 125 - 25) + 217. 6 =1 036 kJ/kg,铁水的平均比热容为0.836 kJ/( kg·℃) ,邯钢一炼钢厂近几个月的装入量见表4,生铁块加入量与熔池温降的关系见表5。


同理,1 kg 废钢完全熔化所吸收的热量为0.698×( 1 500-25) +272 = 1 301.55 kJ /kg。

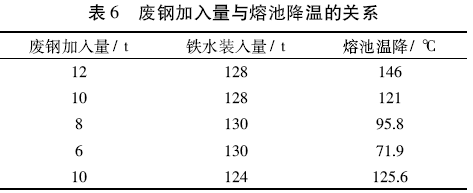

废钢加入量与熔池温降的关系见表6。

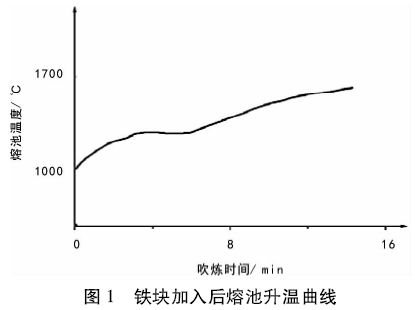

从表5、表6 可以看出,在铁水装入量相同时,等量生铁块的冷却效应大约为等量废钢冷却效应的4 /5 倍,两者的冷却效应稍有差异,所以调整其分配比对熔池温降变化不大。此外,随着生铁块的熔化释放出一定量的硅元素,硅是主要的发热元素之一,在一定程度上弥补了一些温度的损失。熔池的升温曲线大致如图1 所示。


2 生铁块加入对吹炼过程的影响

2.1 对吹炼前期的影响

( 1) 降低废钢熔化速度。熔池液体温度与废钢的表面温度差是推动废钢熔化的动力,一部分热量用于废钢的熔化,另一部分用于废钢其余部分的加热,加入一定量的生铁块后,熔池长时间处于低温状态,铁块易堆积,恶化了熔化时的动力学条件,熔池搅拌强度低,降低了废钢的热传导能力,从而减缓了废钢的熔化速度,同时,生铁块自身的熔化速度也受到限制。

( 2) 降低石灰熔化速度。温度是影响石灰的关键因素,加入生铁块后熔池一直处于低温低碱度状态,炉衬侵蚀严重,SiO2 聚集较多,石灰加入转炉后如果不能较快的熔化,其表层的CaO 很容易与SiO2反应生成高熔点的2CaO·SiO2 附着在石灰表面,阻碍石灰进一步熔化,如果石灰加入过早,不仅废钢铁快难以熔化,前期还易造成低温爆发性喷溅,如果加入过晚,由于氧化铁累积过多还易造成泡沫喷溅。

2.2 对吹炼中期的影响

生铁块中含有杂质较多,包含Si、S、P 等元素,为保证脱磷适宜的碱度,石灰消耗相应增加,铁水和生铁块中硅含量的高低,直接决定了转炉每炉石灰的消耗量,石灰有效氧化钙按照85%计算,在终渣碱度控制在2.8 时,硅含量每增加0.1%,石灰加入量将增加7 kg /t,因此铁块的加入会使炉内渣量变大,极易发生喷溅,当枪位偏低时,随着铁块的熔化,碳氧反应剧烈造成氧化铁不足发生返干性喷溅,当枪位偏高时,铁块熔化速度变慢,又由于氧化铁聚集过多造成泡沫性喷溅,造成金属与热量损失,此外铁块的熔化会在中期温度出现急剧上升的趋势,如果枪位控制不好,既容易发生返干喷溅,又容易发生泡沫喷溅,对转炉成渣过程有不利影响,影响脱磷反应。

2.3 对吹炼后期终点控制影响

生铁块的加入使得转炉吹炼终点控制波动比较大,首先,终点温度不容易控制,终点升温速度比一般升温速度低很多,平均升温速度为每100 Nm3 氧气升温5 ℃( 一般平均升温速度为每100 Nm3 氧气升温8 ℃) ,分析原因有两个: ( 1) 吹炼过程炉渣泡沫化严重,终点供氧的能量大部分转化为泡沫渣的动能,极小一部分转化成热能; ( 2) 生铁块在吹炼后期没有熔化完全,所供应的氧大部分用来熔化未熔铁块。其次,终点脱磷率降低,后吹率高,倒炉次数多,进而导致合金利用率降低,其原因就是前期温度低达不到脱磷合适温度,中期温度上升后枪位控制不得当,化渣不良。最后,由于铁块中含碳硅等元素,氧气消耗增加,使得冶炼周期变长,平均每炉钢冶炼延长约2 min ~ 3 min。此外,对于要求碳含量极低的钢种,终点碳可能会偏高,就是因为铁块未熔化完全造成的。

3 结语

铁块的冷却效应和废钢基本相同,它熔化释放碳硅元素还能弥补一定的热量,但铁块的过多加入会使吹炼过程极不稳定,造成石灰、废钢及自身不易熔化,容易喷溅,脱磷困难,金属料消耗增加,延长冶炼周期,降低终点命中率等问题,所以针对这些问题需要进一步优化炼钢加料、枪位等过程控制,细化操作,进而改善钢水质量。

4 参考文献

[1] 王大海,庄文广,王东卫,等.炼钢原理[M].北京: 中国劳动社会保障出版社,1997: 12-13.
